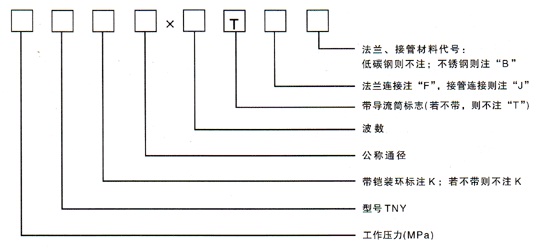

舉例：0.6TNY500×4TF

表示：公稱通徑為Φ500，工作壓力為0.6MPa，（6kg^f/cm²）波數為4個，帶導流筒，碳鋼法蘭連接的內壓式波紋補償器。

二、使用說明：

內壓式波紋補償器主要用于補償軸向位移，也可以補償橫向位移或軸向與橫向的合成位移，具有補償角位移的能力，但一般不應用它來補償角位移。

三、內壓式波紋補償器對支座作用力的計算：



內壓推力：F=100·P·A　

　　　

軸向彈力：Fx=Kx·（f·X）

橫向彈力：Fy=Ky·Y

　　　　　　　

彎 矩：My=Fy·L

彎 矩：Mθ=Kθ·θ 　

　　　　

合成彎矩：M=My+Mθ



式中：



Kx：軸向剛度N/mm

 X：軸向實際位移量mm
　　　

Ky：橫向剛度N/mm

 Y：橫向實際位移量mm
　　　

Kθ：角向剛度N·m/度　

　　　　　　　　　

 θ ：角向實際位移量度
　　　

 P：工作壓力MPa

 A：波紋管有效面積cm²（查樣本）

 L：補償器中點至支座的距離m

四、應用舉例：　

   　

某碳鋼管道，公稱通徑500mm，工作壓力0.6MPa，介質溫度300°C，環境_溫度-10°C，補償器安裝溫度20°C，根據管道布局（如圖），需安裝一內壓式波紋補償器，用以補償軸向位移X=32mm，橫向位移Y=2.8mm，角向位移θ=1.8度，已知L=4m，補償器疲勞破壞次數按15000次考慮，試計算支座A的受力。



將上述參數代入上式：

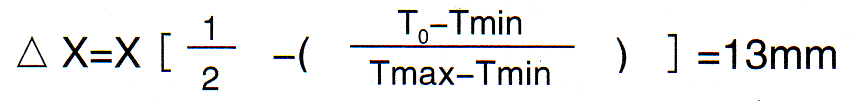

（2）對補償器進行預變形量△X為：



因△X為正，所以出廠前要進行“預拉伸”13mm。

（3）支座A受力的計算：

內壓推力：F=100·P·A=100×0.6×2445=146700（N）

軸向彈力：Fx=Kx·（f·X）=282×（1/2×32）=4512（N）

橫向彈力：Fy=Ky·Y=1528×2.8=4278.4（N）

彎 矩：My=Fy·L=4278.4×4=17113.6（N·m）



Mθ=Kθ·θ =197×1.8=354.6（N·m）

合成彎矩：M=My+Mθ=17113.6+354.6=17468.2（N·m）
